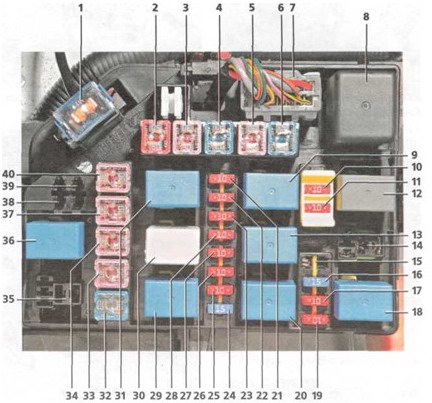

Монтажный блок реле и предохранителей в моторном отсеке:
1 — предохранитель 100 А цепи генератора; 2 — предохранитель 50 А комплексный (цепей электропривода блокировки двери, аварийной сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ); 3 — предохранитель 30 А цепи ламп головного и габаритного света; 4 — предохранитель 20 А цепи блока управления двигателем; 5 — предохранитель 30 А цепи пуска двигателя и катушек зажигания; б — предохранитель 20 А цепи вентилятора радиатора системы охлаждения двигателя; 7 — разъем электропроводки; 8 — реле вентилятора отопителя; 9 — реле звукового сигнала; 10 — предохранитель 10 А цепи лампы освещения салона; 11 — предохранитель 10 А цепи головного устройства системы звуковоспроизведения; 12 — реле 2 вентилятора теплообменника конденсатора системы кондиционирования; 13 — реле муфты компрессора кондиционера; 14 — гнездо реле противотуманных фар; 15 — резервное гнездо предохранителя; 16 — предохранитель 15 А регулятора холостого хода и датчика положения распределителного вала; 17 — предохранитель 10 А цепи блока управления двигателем; 18 — реле вентилятора радиатора системы охлаждения двигателя; 19 — предохранитель 10 А цепи включения кондиционера; 20 — реле 1 вентилятора теплообменника конденсатора си-стемы кондиционирования; 21 — предохранитель 10 А цепи блока управления двигателем; 22 — предохранитель 10 А цепи муфты компрессора кондиционера; 23 — предохранитель 10 А цепи звукового сигнала; 24 — предохранитель 15 А цепи противотуманных фар; 25 — предохранитель 10 А цепи правой лампы головного света; 26 — предохранитель 10 А цепи левой лампы головного света; 27 — предохранитель 10 А цепи ламп габаритного света правого борта автомобиля; 28 — предохранитель 10 А цепи ламп габаритного света левого борта автомобиля;29 — реле ламп габаритного света; 30 — резистор предварительного возбуждения генератора; 31 — реле стартера; 32 — предохранитель 20 А цепи вентилятора теплообменника конденсатора системы кондиционирования; 33 — предохранитель 30 А цепи электростеклоподъемников; 34 — предохранитель 30 А цепи блока управления АБС; 35 — гнездо реле постоянно включенного ближнего света; 36 — реле топливного насоса; 37 — предохранитель 30 А цепи блока управления АБС; 38,39 — гнездо диода; 40 — предохранитель 30 А цепи вентилятора отопителя
